Dibujo Geométrico

Trazo lineas paralelas y perpendiculares empleando instrumentos de diseño.

Uso de instrumentos

Para trazar lineas paralelas utilizamos 2 escuadras y deslizamos una escuadra sobre la otra que sujetamos con la otra mano.

Para trazar lineas perpendiculares, trazamos primero una línea con una de las escuadras y luego apoyamos la otra escuadra sobre la primera para trazar la línea perpendicular.


Hexágono regular:

1.- A partir de una vertical haciendo centro en el punto cero trazar un circulo determinado AB como diámetro vertical.

2.- Haciendo centro B y con el mismo radio trazar un arco que corte al circulo en 2 puntos C y D.

3.- Haciendo centro en A y con el mismo radio trazar un arco que corte al circulo en 2 puntos E y F.

4.- Uniendo los seis puntos encontrados formamos el hexágono regular.

                       Sistema de proyección diédrica

Aprendizajes Esperados:

Representa sólidos básicos en vista diétricas.

En un sistema de dibujo, es decir de representación gráfica sirve para la representación de objectos en tres vistas planas principales: horizontal, frontal y perfil.

                           Principios básicos del Diseño

Indicador: Identifica los principios básicos del diseño.


 Organización de las figuras en un formato o espacio bidimensional

Yuxtaposición: Una figura esta al lado de la otra.

Superposición: Una figura está sobre otra y la oculta parcialmente.

Superposición con transparencia: Una figura sobre otra define su forma por diferencia de textura o color.

Superposición con encadenamiento: Una figura atraviesa y perfora la otra.

Simple: A partir de un eje vertical.

Doble: A partir de eje vertical y horizontal.

Asimetría: Organización sin repetición alguna de figuras.

Estática: Organización con figuras regulares y ángulos ortogonales.

Dinámica: Figuras irregulares y posiciones variadas.

Instrumentos y materiales para el 2do Bimestre

Trazos a mano alzada

Es la técnica del dibujo utilizando el desplazamiento de la mano en forma libre, para desarrollar de una manera rápida y entendible la idea de un dibujo o un diseño.

También es sinónimo de ausencia de instrumentos, ya que para su desarrollo basta con poseer: lápiz, borrador, tirro y papel.

 Al comenzar a dibujar, es de suma utilidad observar y ejercitar los movimientos locomotores de nuestra mano para lograr trazos precisos en aquellos trabajos vinculados con la actividad del dibujo.

El trazo libre o a mano alzada, requiere de ciertas disposiciones para facilitar el desempeño manual respecto a dicho miembro (sin importar si utiliza para tal fin, la mano izquierda o la derecha);  las recomendaciones que los expertos plantean se pueden resumir en las siguientes consideraciones:

Para adquirir dominio de la técnica, el lápiz debe de tomarse con libertad, para ello no debe tomarse cerca de la punta, sino un poco más arriba (3 cm. Aprox.); y comenzar haciendo trazos verticales, horizontales e inclinados.

Para el trazo de líneas se seguirán las reglas ya conocidas en el dibujo técnico ya que son reglas universales:

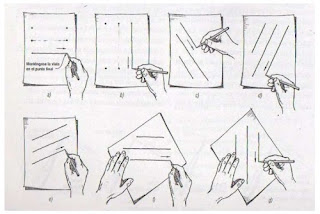

Las líneas verticales, se trazan de arriba hacia abajo, con un movimiento oscilatorio de los dedos en una serie de trazos continuos y firmes.

Las líneas horizontales, se trazan de izquierda a derecha con un movimiento de muñeca para las líneas cortas y del antebrazo para las líneas largas.

Las líneas inclinadas, se trazan desplazando el lápiz desde la parte superior del área de trabajo, hacia la parte inferior de la misma, con trazos continuos y firmes.

Todas las líneas curvas se trazan de un solo movimiento y en sentido de las manecillas del reloj, realizándolas primero con un trazo ligero, para luego delinearlos con más presión y precisión, corrigiendo la dirección del trazo inicial.

Para mantener una buena calidad en la punta del lápiz, es necesario que en la marcha darle un pequeño giro al realizar el trazo, de preferencia en el sentido de las manecillas del reloj, con el objeto de distribuir y uniformizar el desgaste del grafito.

El antebrazo se apoya sobre la superficie donde se está trabajando (mesa de dibujo o tablero), el lápiz se toma entre los dedos:  pulgar, índice y medio, haciendo que cada uno repose contra el otro por el lado plano, presionándolo. la palma de la mano (específicamente su lado inferior),y los dedos anular y meñique, descansarán sobre la hoja de papel.

Las líneas que se hacen a mano alzada, no deben parecer necesariamente trazadas con instrumentos (reglas), de lo contrario no tuviera sentido desarrollar la MANO ALZADA.

 EJERCICIOS CON TRAZOS A MANO ALZADA
